Monitorización caudales red saneamiento

Resumen

Instalación de limnímetros en colectores de la red de saneamiento para la monitorización de caudales en el sistema de saneamiento Nuevo Copero (que integra las cuencas vertientes a las EDAR Copero, Tablada y San Jerónimo), en cuasi tiempo real en episodios de lluvia y con una frecuencia diaria en tiempo seco.

Detalles

Número actuación

A05

Tipo

B – Intervenciones específicas de mejora de la eficiencia y digitalización del ciclo urbano del agua

B.3 – Mejora de la eficiencia, digitalización y monitorización del saneamiento y depuración Esta actuación está centrada en la digitalización de la cantidad de agua que circula por los principales colectores del sistema de saneamiento Nuevo Copero (que integra las cuencas vertientes a las EDAR Copero, Tablada y San Jerónimo).

Objetivo

Disponer de la instrumentación en campo necesaria para la monitorización de caudales en los puntos más representivos de la red de saneamiento en tiempo seco y de lluvia, particularmente para calibración del modelo de la red.

Plazo

F. inicial

Dic.-2023

F. final

Nov.-2025

Duración

24

¿Iniciada?

Sí

Escala

Parcial: Sistema de saneamiento Nuevo Copero (que integra las cuencas vertientes a las EDAR Copero, Tablada y San Jerónimo).

Objeto

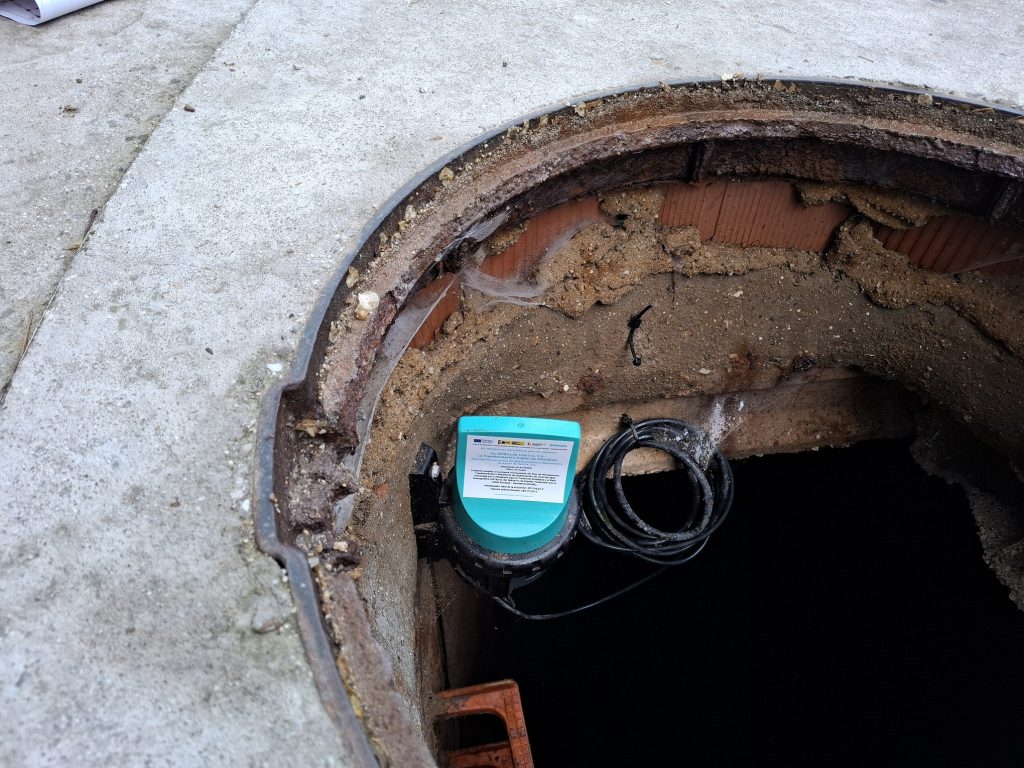

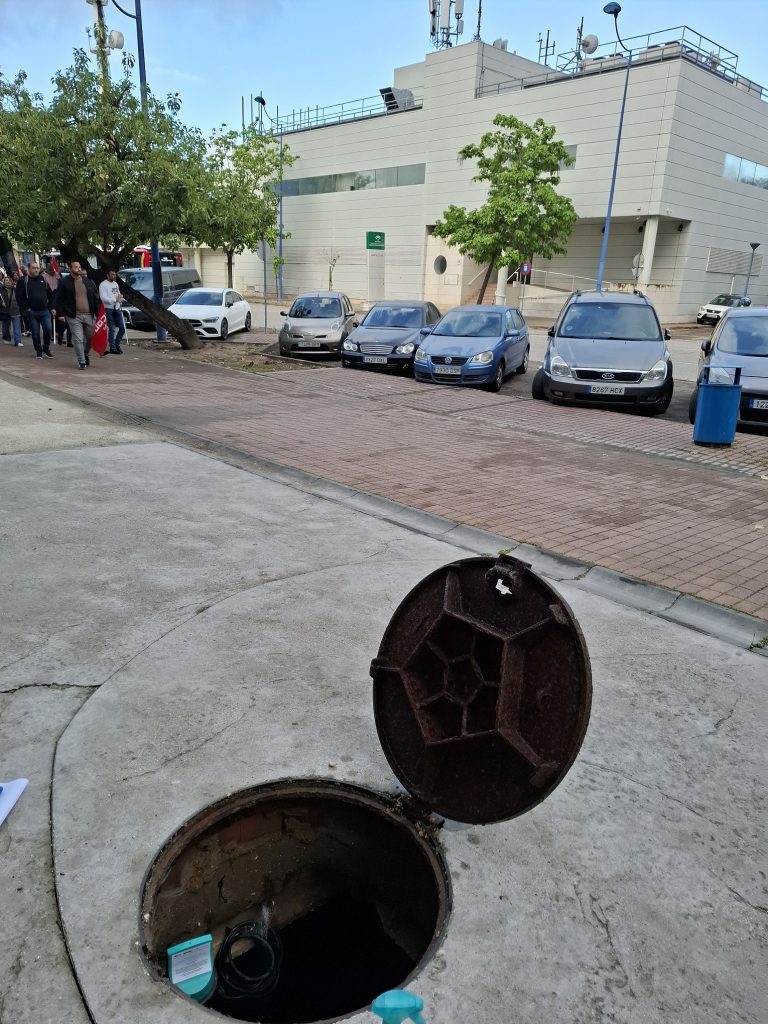

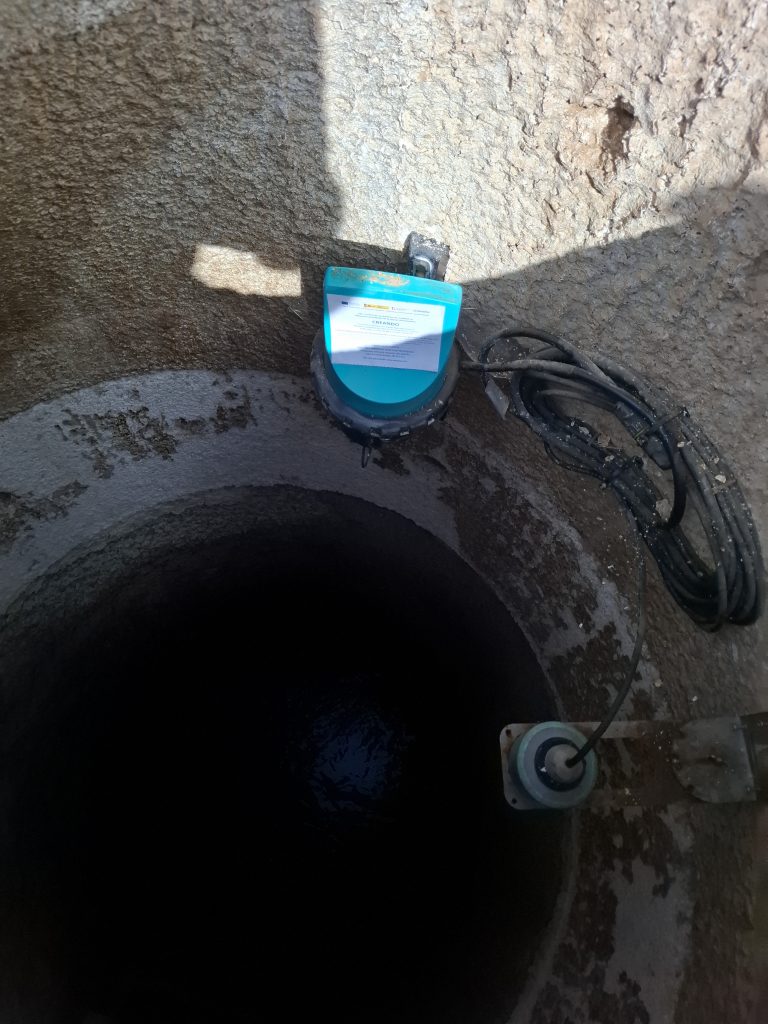

Instalación en campo e integración en los sistemas de 66 limnímetros en los puntos de la red de saneamiento designados, para la monitorización en cuasi tiempo real durante los episodios de lluvia y con frecuencia diaria en tiempo seco. Cada uno de ellos consiste en un sensor tipo radar con capacidad de medir la altura de lámina de agua (piezométricas) de los caudales circulantes por el alcantarillado. Se instalarán en las siguientes localizaciones: ·

• Sevilla (41)
• La Rinconada (5)
• Dos Hermanas (10)
• Camas (2)
• Alcalá del Rio (5)
• San Juan de Aznalfarache (3)

Alcance

Otros Datos

Presupuesto

360.049,31 €

Entidad resp. ejecución

EMASESA

Población afectada

921.530 habitantes

Término municipal

Sevilla, La Rinconada, Dos Hermanas, Camas, Alcalá del Rio y San Juan de Aznalfarache

Principales actividades

• Detección de necesidades y selección de soluciones técnicas.
• Redacción del proyecto de diseño y ejecución, licitación y adjudicación.
• Ejecución del proyecto (adquisiciones, obra civil, instalación en campo).
• Integración en el sistema SCADA y Lago de datos.
• Formación y capacitación.

Principales outputs

• Instrumentación (66 limnímetros) instalada en campo e integrada en el sistema y la operativa (mantenimiento, etc.).
• Señales disponibles en cuasi tiempo real durante los episodios de alivio en el sistema SCADA y lago de datos (caudal en colectores principales red de saneamiento).

Principales beneficios

• Disponibilidad de datos para la calibración continua del modelo de la red de saneamiento.
• Facilitará realizar de forma indirecta la detección de episodios desbordamiento y estimación de sus caudales (una vez calibrado el modelo para diferentes escenarios de lluvia). ·
• Facilitará cumplimiento normativo.

Principales riesgos y valoración

• Retrasos en la adjudicación.
• Retrasos en la ejecución.

Valoración general del riesgo

Bajo

Hitos de verificación

(1) Acuerdo contratación; (2) Licitación y adjudicación; (3) Inicio trabajos; (4) Trabajos en campo concluidos; (5) Integración en sistemas concluida; (6) Puesta en servicio; (7) Recepción definitiva.

Observaciones

• Los limnímetros reportan en cuasi tiempo real sólo durante episodios de lluvia. Frecuencia diaria en tiempo seco.
• Dispositivos alimentados por baterías. Según análisis, duración razonable.
• La monitorización de caudales en puntos clave de la red permitirán calibrar el modelo de la red y desarrollar su operación en tiempo real en episodios de lluvia.
• Un modelo de la red calibrado permitirá cumplir las obligaciones de reporte sobre desbordamientos en tiempo de lluvia. · Son elegibles el coste de adquisición de los sensores, su instalación y el coste de las comunicaciones entre el día de la instalación y Jun-2026.
